&

瑞典進(jìn)口冷作模具鋼

德松模具鋼材有限公司 > 模具鋼材 > 冷作模具鋼 > 瑞典進(jìn)口冷作模具鋼 >

XW-42

品牌：	SWEDEN
原產(chǎn)地：	瑞典
規(guī) 格：	詳見(jiàn)說(shuō)明
材質(zhì)等級(jí)：	AAA級(jí)
加工工藝：	真空脫氣
化學(xué)成分：	詳見(jiàn)鋼材成分
常規(guī)應(yīng)用：	搓絲模/冷鍛模

詳細(xì)信息
鋼料規(guī)格
鋼料成分

瑞典原產(chǎn)地進(jìn)口的XW-42模具鋼是一種含鉬、釩的高碳、高鉻合金鋼，其特性是：高耐磨、高抗壓強(qiáng)、淬火后高硬度、以及優(yōu)良的淬透性、熱處理良好的尺寸穩(wěn)定性和優(yōu)良的抗回火軟化性。XW-42被推薦用于需要高的耐磨損性和適中韌性（抗沖擊）的模具。XW42模具鋼是多功能鋼材，適用于沖裁和成型等多種冷作應(yīng)用，可提供多種供貨狀態(tài)：熱軋態(tài)，預(yù)加工態(tài)，精加工態(tài)。還能以空心棒供貨。XW-42冷作模具鋼廣泛應(yīng)用于：彎曲、成型、拉深、卷邊、壓成型和旋、轉(zhuǎn)擠壓成型；壓印模、冷擠模、冷擠沖頭、管材和型材成型軋輥、平板軋輥；陶瓷、磚、瓷磚、砂輪、藥片、塑料等的成型模；搓絲模、冷鍛模、鍛錘、型跕、量規(guī)、量具、導(dǎo)軌、軸套、套筒、滾花模、噴砂嘴等。

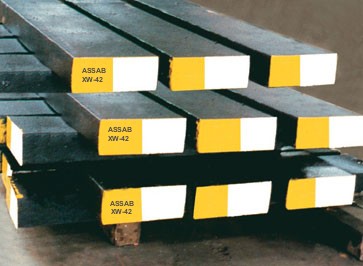

出廠狀態(tài)為軟退火至最高240 HB，色標(biāo)為：黃\白。
其他地區(qū)牌號(hào)：AISI:D2/WNr:1.2379模具鋼/JIS:SKD11模具鋼

加工處理：
軟性退火：在保護(hù)氣氛下加熱至850℃，以10℃/小時(shí)的冷速冷卻至 650℃，然后空冷。
去應(yīng)力退火：在粗加工后需將模具加熱到 650℃，保溫2小時(shí)緩冷至500℃，然后空冷。
淬火：預(yù)熱溫度：650 - 750℃奧氏體化溫度：990 - 1050℃，通常選用1000- 1040℃。
淬火介質(zhì)：高速循環(huán)氣體和空氣真空爐(足夠正壓高速氣體)，鹽浴爐或流態(tài)爐中，180 - 500℃分機(jī)淬火后空冷。溫油，大約80℃(只適用于形狀簡(jiǎn)單的模具)。注：模具冷卻至 50 - 70℃后應(yīng)立即回火。XW-42的所有標(biāo)準(zhǔn)規(guī)格均可完全淬硬。
深冷處理：為確保工件在使用過(guò)程中尺寸穩(wěn)定，應(yīng)采用深冷處理。這類處理主要應(yīng)用在量規(guī)量具和某些結(jié)構(gòu)零件上。淬火后立即將工件冷卻至-120-150℃，保溫3 - 4小時(shí)，再回火。深冷處理可提高工件硬度1 - 3 HRC。復(fù)雜模具應(yīng)避免使用此方法，因?yàn)橛虚_(kāi)裂風(fēng)險(xiǎn)。
回火：參照回火曲線圖根據(jù)所需硬度選擇回火溫度?；鼗鹬辽賰纱吻颐看位鼗鸷蠖柬毨鋮s到室溫。最低回火溫度是180°C，每次回火至少保溫2小時(shí)。

扁料厚	扁料闊	圓料直徑	方料闊
15mm~500mm	105mm~1000mm	15mm~800mm	15mm~300mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫(kù)記錄，如需詳細(xì)規(guī)格參數(shù)請(qǐng)另行咨詢。

元素	碳C	鉻Cr	錳Mn	硅Si	鉬Mo	釩V
含量	1.55	11.6	0.3	0.30	0.8	0.9

進(jìn)口XW-42模具鋼材料|XW42合金工具鋼專業(yè)供應(yīng)商 - 德松模具鋼

XW-42

在線客服

客服電話
