&

瑞典進口熱作模具鋼

VIDAR 1

品牌：	SWEDEN
原產(chǎn)地：	瑞典
規(guī) 格：	詳見說明
材質(zhì)等級：	AAA級
加工工藝：	電渣重熔
化學(xué)成分：	詳見鋼材成分
常規(guī)應(yīng)用：	塑膠模具/壓鑄模具

詳細信息
鋼料規(guī)格
鋼料成分

瑞典進口VIDAR 1 ESR是鉻鉬釩合金熱作模具鋼材，擁有良好的高溫強度和韌性和延展性、優(yōu)良的可加工性和拋光性、良好的硬化性能，以及硬化過程中的良好的尺寸穩(wěn)定性。VIDAR 1 ESR一般應(yīng)用在于熱作模具和塑料模具上，特別是要求有良好的韌性與高表面光潔度和拋光或紋理的塑料模具（注塑模具）上。

熱處理：

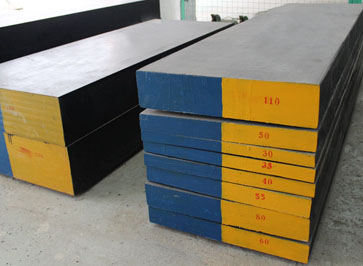

出廠狀態(tài):退火軟約185HB。顏色代碼為藍色或橙色。
軟性退火：在保護氣氛下加熱至850°C，然后以每小時10°C爐冷到650°C,再空冷。
應(yīng)力消除：模具經(jīng)過粗加工后，應(yīng)加熱到650°C，保溫兩小時后，緩慢冷卻至500°C，再空冷。
硬化：預(yù)熱溫度第一階段600-850°C, 第二階段900-1000°C. 奧氏體化溫度：990-1010°C，浸泡時間：45 - 30分鐘，浸泡時間=時間在奧氏體化溫度。
回火：依所需硬度，參照回火曲線圖選擇回火溫度?；鼗鹬辽賰纱?，每次回火之間，必須冷至室溫。回火至少保持兩小時。在425-550°C回火兩次。
硬化及回火時的尺寸改變：淬火硬化及回火時模具受到熱應(yīng)力及組織轉(zhuǎn)變應(yīng)力的影響，會造成尺寸改變或者變形，因此通常都建議熱處理前預(yù)留足夠再加工量。模具會受到尺寸大小、設(shè)計及冷卻速度的影響，而有不同的改變，通常尺寸最大的方向會縮小，尺寸最小的方向會增大。VIDAR 1 ESR在長度、寬度和厚度方向，均建議預(yù)留0.4%的加工預(yù)留量。硬化后有良好的拋光性，研磨后拋光，可以同時使用氧化鋁或金剛石膏。
氮化及軟氮化處理：氮化及軟氮化會產(chǎn)生非常耐磨、耐腐蝕的高硬度表層、但氮化表層較脆弱，容易因機械應(yīng)力或熱應(yīng)力沖擊而裂開或剝離，滲層越厚，危險越大。氮化前模具必須硬化處理,且回火溫度必須高于氮化溫度50°C. 一般來說，離子氮化較容易控制氮勢濃度，在75%氫氣加25%氮氣混合氣體中，并在480°C下做離子氮化，表層硬度可達約1000HV0.2. 亦可在氣體或鹽裕中軟氮化，滲氮和氮碳共滲表面處后會擁有一個非常耐磨損和防擦傷的表層，氮化后的表面硬度約為900 – 1100HV。
其他地區(qū)類似牌號：AISI:H11模具鋼/WNr:1.2343/JIS:SKD 6/EN:X37CrMoV5-1

扁料厚	扁料闊	圓料直徑
10mm~500mm	50mm~600mm	10mm~500mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細規(guī)格參數(shù)請另行咨詢。

元素	碳C	鉻Cr	錳Mn	硅Si	鉬Mo	釩V
含量	0.38	5.0	0.4	1.0	1.3	0.4

進口VIDAR 1模具鋼|一勝百VIDAR1模具鋼材供應(yīng)商 - 德松模具鋼

VIDAR 1

在線客服

客服電話
