&

<del id="umseo"></del>

奧地利百祿塑膠模具鋼

德松模具鋼材有限公司 > 模具鋼材 > 塑膠模具鋼 > 奧地利百祿塑膠模具鋼 >

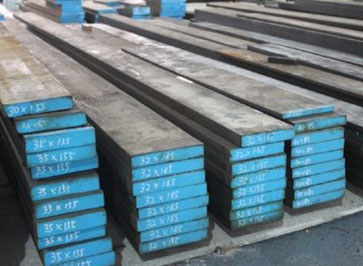

M200

品牌：	百祿B?HLER
原產(chǎn)地：	奧地利
規(guī) 格：	詳見鋼料規(guī)格
材質(zhì)等級：	AAA級
加工工藝：	專利熔煉
化學(xué)成分：	詳見鋼料成分
常規(guī)應(yīng)用：	塑料塑料\|壓鑄模具

詳細(xì)信息
鋼料規(guī)格
鋼料成分

奧地利百祿BÖHLER M200模具鋼是一種含硫的鉻錳鉬合金塑膠模具鋼，具有優(yōu)異的純凈度，可達(dá)到最佳韌性和優(yōu)良機械加工性能，由于添加了硫，所以擁有良好的回火切削性能，即使是大尺寸的此種鋼材，其心部的硬度都不會降低，鋼材的截面也能擁有良好的均勻性。特殊的熔煉技術(shù)還賦予了其良好的機加工性能。特別適合對于拋光性和疲勞強度要求極高的塑膠模具，機械工程及模具零部件。
更高的高機械加工性能允許采用更高的刀具切削速度和更快的進(jìn)給量，這意味著你的機床在單位時間內(nèi)可加工更多的模具。良好的拋光性能和放電加工性能以及光蝕性有助于節(jié)省更多的加工時間，同時降低了線切割過程中開裂的風(fēng)險，還能賦予塑膠產(chǎn)品良好的表面光潔度。
加工過程中流暢的排屑性能，使加工中心有更高的安全性，無色的韌性確保了模具在使用過程中有較高的抵御開裂的能力。機加工性能提高，加工時間縮短，降低了刀具成本。德松供貨狀態(tài)為預(yù)硬狀態(tài)，無需熱處理，因為節(jié)約了熱處理費用，也將省去隨之而來的機加工成本。
奧地利百祿BOHLER M200模具鋼被廣泛使用在：大型塑膠模具的制作、注塑模具的模架、通用機械工程和刀具上的零部件、適用于所有耐腐蝕要求高，且需大量機加工的模具，機械工程及模具零部件，需要優(yōu)良的延展性和高強度的模具以及配件上面（熱處理后可獲得1000N/mm2的強度）。
奧地利百祿BÖHLER M200塑膠模具鋼在實用經(jīng)濟(jì)性和技術(shù)可靠性上的優(yōu)勢一目了然，質(zhì)量更好，使用壽命更長，安全性更高，讓每個模具可生產(chǎn)更多的塑膠部件。
其他地區(qū)類似參考牌號：
~40CrMnMoS8-6

熱處理：
鍛造： 1050℃開始鍛打至850℃回爐緩慢冷卻。
正火：850-900℃，空氣冷卻。
退火：720-740℃（1328-1360℉），在爐內(nèi)以10-20℃/小時（50-68℉/小時）的速度緩慢冷卻至大約600℃（1112℉），然后空冷?？傻挠捕?30HB。
應(yīng)力消除：約600℃（1112℉）、對于預(yù)硬材料它的去應(yīng)力溫度較之前回火溫度大約低30-50℃即可，整體熱透后，在中性氣氛中保溫1-2個小時，爐內(nèi)慢冷。
硬化：840-860℃（1544-1580℉）油，860-880℃（1580-1616℉）空氣。工件熱透后保溫15-30分鐘?？色@硬度54 HRC。
回火：淬火后應(yīng)立即緩慢加熱至回火溫度，工件厚度每增加20mm(0.79英寸)，爐內(nèi)保溫時間需增加1小時，但至少為兩小時，隨后緩慢空冷至常溫。
焊接：細(xì)小的機械加工缺陷及型腔設(shè)計便更可以進(jìn)行補焊，大面積堆焊僅適用用于退火態(tài)材料，然后在進(jìn)行熱處理。
每日鋼料推薦：S290高速鋼

扁料厚	扁料闊	圓料直徑
10mm~800mm	50mm~1200mm	10mm~1000mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細(xì)規(guī)格參數(shù)請另行咨詢。

元素	碳C	硅Si	錳Mn	鉻Cr	鉬Mo	硫S
含量	0.40	0.4	1.50	1.90	0.20	0.080

奧地利百祿BOHLER M200模具鋼材料專業(yè)供應(yīng)商 - 德松模具鋼

M200

在線客服

客服電話
